2017年静止无功补偿装置（SVC）市场规模与竞争分析【组图】

2017年中国静止无功补偿装置（SVC）市场规模

目前用于无功补偿和谐波治理的装置如：无源电力滤波器，该设备兼有无功补偿和调压功能，一般要根据谐波源的参数和安装点的电气特性以及用户要求专门设计；静止无功补偿装置（SVC）装置是一种综合治理电压波动和闪变、谐波以及电压不平衡的重要设备。有源电力滤波器（APF），APF是一种新型的动态抑制谐波和补偿无功的电力电子装置，它能对频率和幅值都发生变化的谐波和无功电流进行补偿，主要应用于低压配电系统。

根据前瞻产业研究院发布的《2018-2023年中国电能质量治理产业市场前瞻与投资战略规划分析报告》数据，我国动态无功补偿装置市场规模增长十分迅速，从2010年的17.72亿元上升到2016年的74.76亿元，年复合增长率为27.12%，占无功补偿装置市场规模的比例也从2010年的6.70%上升到2016年的15.02%。

目前，我国每kvar无功补偿设备成本在620元左右，未来随着动态无功补偿装置的普及以及设备原材料成本的上升，我国电网无功补偿治理成本将有所上升。随着我国地铁建设和汽车产业等用户侧市场的繁荣以及的技术进步，将带动动态无功补偿逐步替代常规无功补偿装置，其市场规模将进一步扩大。

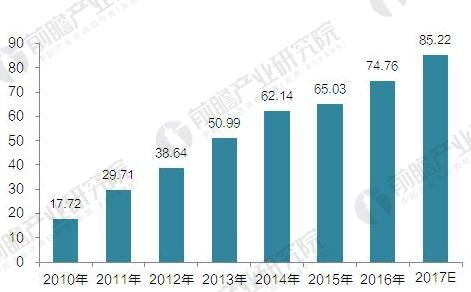

图表1：2010-2017年中国静止式动态无功补偿装置市场规模（单位：亿元）

资料来源：前瞻产业研究院整理

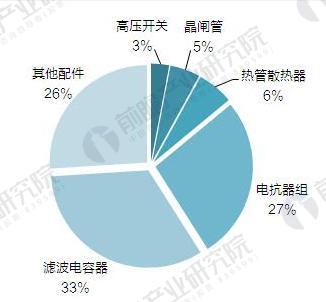

SVC静止式动态无功补偿装置成本构成情况为：滤波电容器成本占到33%；电抗器成本占到27%；热管散热器成本占到6%；晶闸管成本占到5%；高压开关成本占到3%；其它配件成本占到26%。

图表2：SVC成本构成（单位：%）

资料来源：前瞻产业研究院整理

中国静止无功补偿装置（SVC）应用结构

动态无功补偿装置目前广泛应用于石油化工、电力系统、冶金钢铁、电气化铁路、城市建设等行业中，为各种异步电动机、变压器、晶闸管变流器、变频器、感应炉、照明设备、电弧炉、电力机车、提升机、冲压机、吊车、电梯、风力发电机、电梯、电焊机、电阻炉、石英熔炼炉等设备提供高质量、高可靠性的无功补偿及滤波的解决方案。其中电网和大风电是SVC前两大应用市场，2016年该领域对SVC的市场需求占其总市场规模的比例分别达到68%和10%左右。

图表3：SVC应用结构（单位：%）

资料来源：前瞻产业研究院整理

中国静止无功补偿装置（SVC）竞争情况

国家大力支持与鼓励国产化SVC的推广应用，并于上世纪80年代支持西安西整电力电子设备有限责任公司引进了瑞士BBC的SVC技术；于1998年指定公司实施了SVC国家重点工业性试验项目（国家计委，计高技（1998）2067号文）。国家的支持极大地推动了SVC的国产化及产业化应用。

20世纪90年代，90%以上的国内SVC市场被国际公司瓜分，不到10%由新兴的国内企业占有。2000年以后，国内企业的市场份额逐渐增加。以瑞士ABB、德国SIEMENS、法国ALSTOM为代表的国外企业，目前仅在电力系统超大功率SVC技术上居领先优势，占领了90%以上国内电力系统市场份额。

由于国外SVC产品造价昂贵，限制了SVC在国内电力系统的推广应用，国内本土企业在自身技术创新和产品研发基础上，利用自身的成本和质量优势，不断推进自身的国产化进程，目前在我国SVC市场竞争已经十分充分，行业呈现垄断竞争格局，主要厂商如荣信股份、和顺电气和西安西变等利用自身的优势在各自细分市场占据优势，但是总体上来看，竞争较为激烈。

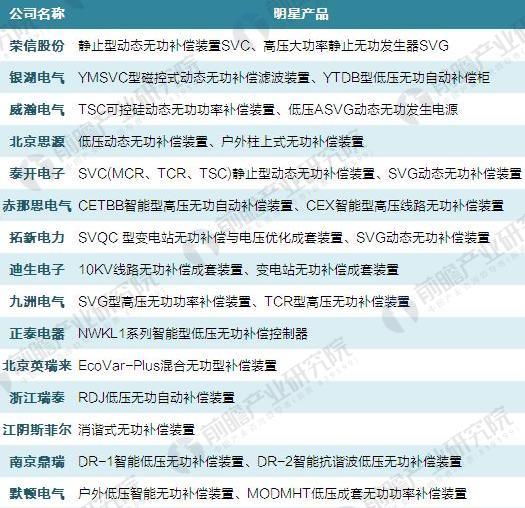

图表4：主要SVC企业产品介绍

资料来源：前瞻产业研究院整理
